《导演请指教》是腾讯视频 2021年推出的全新影视导演竞技真人秀节目，由王晶、方励、陈祉希、郝蕾组成制片人团队，集结十六位青年导演以及数十位优秀演员，打造了一个 “微缩版的电影行业生态圈”。

《导演》的录制现场在宁波奥体中心综合体育馆搭建而成，演播厅与体育馆构成了房中房的结构。同时，演播厅侧墙与天花存在大面积平面和弧面，混响时间过长，天花和地面产生的明显反射，给扩声团队提出了不小的挑战。 同时，现场舞美结构设置精美，导演组希望设置在现场的扬声器系统能最大程度的隐藏，以降低对舞美结构视觉上的破坏。

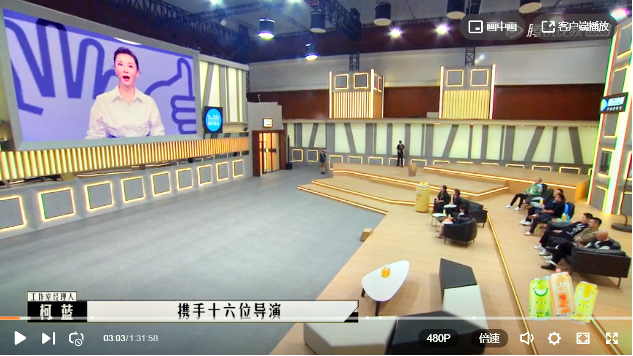

演播室现场

根据节目内容要求，设置在现场的扬声器系统除了要清晰的传递语言信息给现场观众外，还要承担 16 位导演的影视作品回放。因此，扬声器系统的性能也是这次项目设备选型的重要考量之一。

基于场地情况和节目录制需求，扬声器系统采用了以“小巧”而闻名的 K-array 产品，组合成一个完整的解决方案，不仅实现了声音覆盖的均匀度，同时满足了高质量，高动态的影片回放。

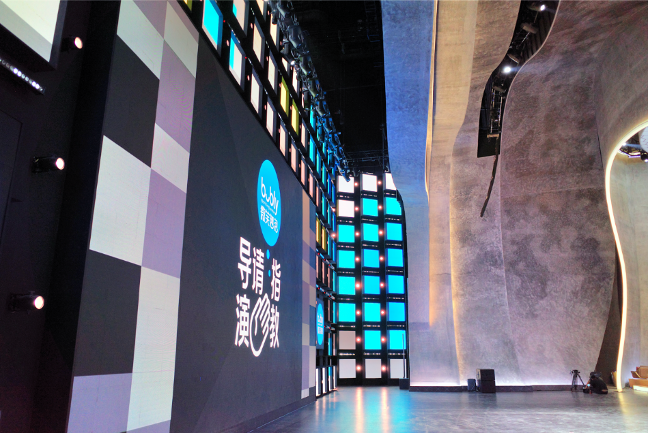

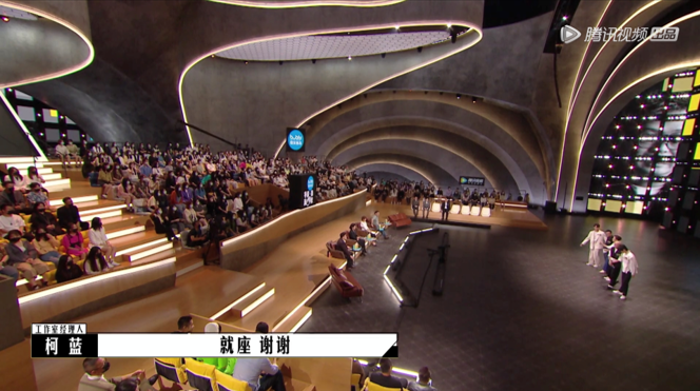

采用 K-array 扩声系统的录制现场

主扩扬声器系统PA SYSTEM

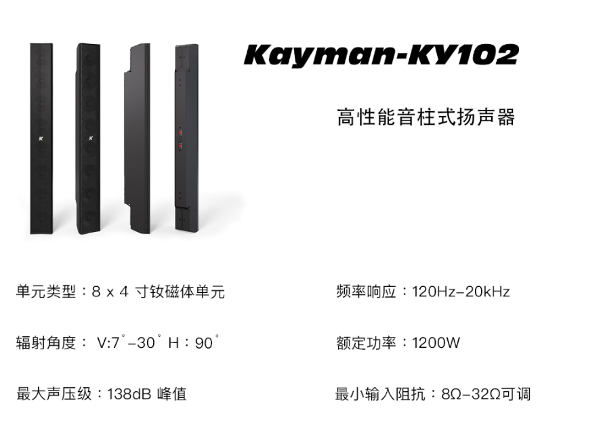

主扩采用紧凑而高功率的 Kayman-KY102 作为主扩声扬声器吊装，宽度仅为 11 厘米，纤细的外观可以轻松的融入到背景环境中。

虽然尺寸紧凑， KY102 的声学性能并没有含糊，能在 120Hz-20kHz 的工作频率范围内提供 138dB 的峰值声压级。由于线阵列单元是由紧密间隔的全频单元组成，展现了近乎完美的线阵列特性 —— 整组线阵列扬声器的垂直覆盖角度控制在 7° 左右，有效的避免了来自天花和地面的多余反射声，极大程度的提高了目标覆盖区域的直达和混响声能比。
通过可弯曲角度的连接件，4只 KY102 将整个扬声器组扩展到 4 米长，得到了更窄的垂直覆盖区域和更均匀的长距离覆盖性能。

4只级联吊装的KY102 音柱可实现垂直角度的强指向性

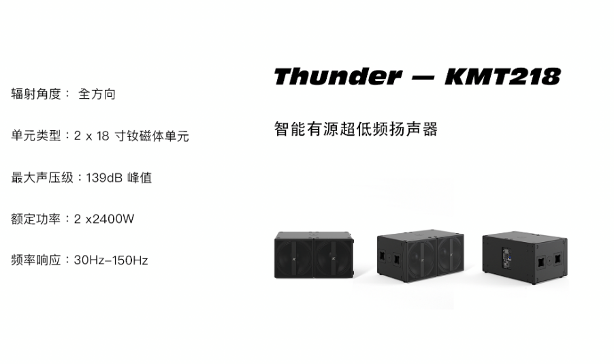

主扩系统的低音部分用了4只Thunder-KMT218 I 智能有源超低频扬声器

作为 KY102的低频下限补充，使整套主扩系统的低频下潜拓展到了30 Hz。

KMT218 并不仅仅只是一只普通的双十八寸低音，内置的 2 x 2400W D类数字功率放大器，不仅能驱动自己的双十八寸低音单元，还能轻松连接其他的无源版本音箱。内置的 DSP 可以方便地管理不同扬声器之间的分频、房间均衡、延时等操作。

低频扬声器组采用了上下堆叠的方式放置，通过音箱板载的 DSP 可以轻松调节音箱间的相互关系，实现了一定范围内的低频辐射特性管理，经过处理的低频扬声器组实现了类似心形的辐射特性，让全向辐射的低频尽可能的减少对舞台上麦克风拾音的污染。

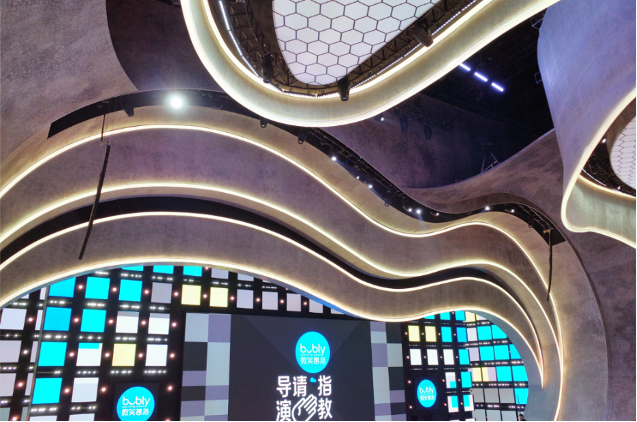

吊装的KY102与地面度堆叠的KMT218I低音扬声器

舞台返送扬声器STAGE MONITOR

Pinnacle-KR200S 有源立体声套装被放置在舞台左右，用作侧面返送扬声器。

为了保障导师们、参赛导演和主持人之间的顺利沟通，尽可能的保障舞台画面的干净，舞台上并没有放置传统的地面返送。

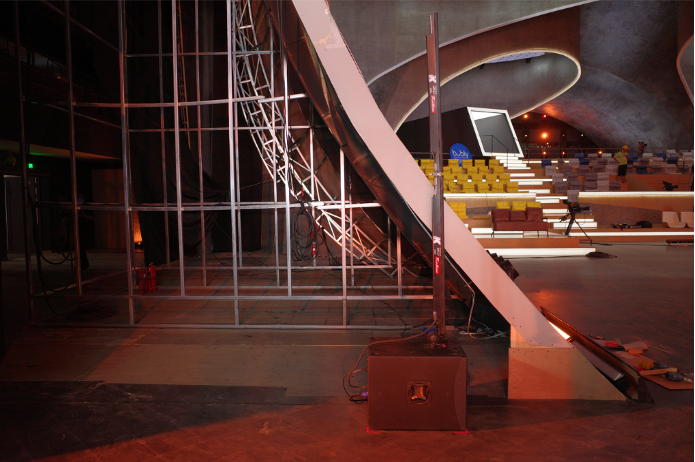

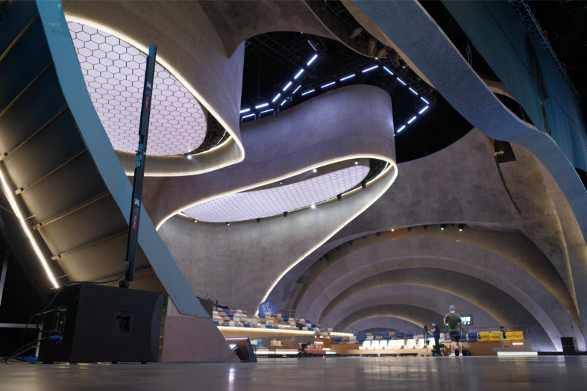

隐藏在舞台两侧的 KR200S 有源系统

KR200S 由两个18寸有源低频扬声器和四个全频音柱扬声器组成，全频扬声器被有源低频扬声器的板载数字功率放大器驱动。整个系统的单个声道，可以在 35Hz-18kHz 的范围内提供不低于 126dB 的最大峰值声压级。相对于传统的点声源作为舞台侧面返送扬声器而言，音柱扬声器得益于纯阵列特性，可以在不提高音量的情况下轻松把声音投射到更远的地方。 KR200S同样内置了DSP，可以轻松管理扬声器各项参数，作为舞台侧面返送扬声器组，可以实现低频和全频的不同参数设置。

观众席补声AUDITORIUM 前面提到，为了让主扩扬声器尽可能的不干涉到舞台话筒，我们选用极窄垂直覆盖角度覆盖观众席，这样做的好处是，舞台、“制作人导师” 席位、以及专业评审团这些需要话筒拾音的区域几乎没受到太多主扩声系统的影响，但是弊端就是观众席前沿区域高频部分略有缺失。

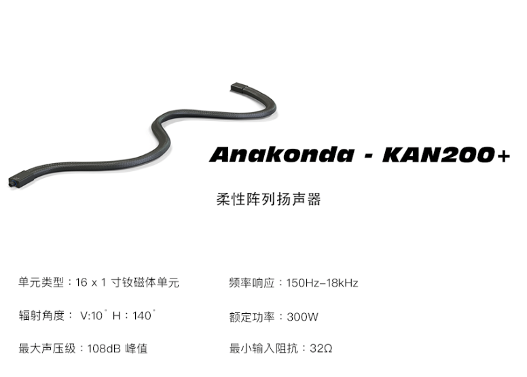

因此我们在观众席前沿，设置了一组 16 米的可弯曲阵列扬声器 Anakada KAN200+ 作为补声扬声器组，用于补偿中高频。KAN200+ 是一只由 16 个1寸全频单元组成的 2 米长可弯曲阵列音箱，可以根据结构形状贴合，最大程度的隐藏在环境中。

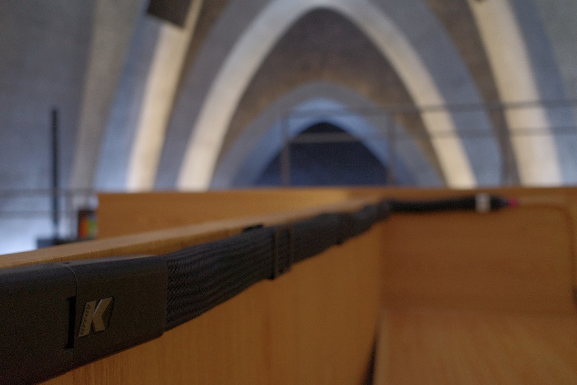

可弯曲贴合结构的 KAN200+ 阵列扬声器

嘉宾返送扬声器MONITOR

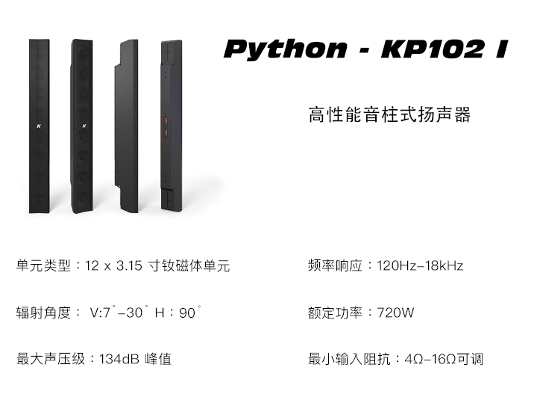

“制作人导师” 团队和嘉宾席同样需要设置隐藏安装的返送扬声器，以便 “制作人” 与嘉宾的互相沟通，因此我们选择了 4 条 KP102 I 水平放置于摄像轨道前，由 1 台 K-array Kommander KA24 四通道数字功率放大器驱动，每个 KP102 I 拥有独立的输入信号，可以分别对他们进行不同的信号发送和独立的扬声器参数处理。

为了让这组扬声器作用范围控制在每个独立的 “制作人” 席位，我们并没有把水平放置的 KP102 I 设置成宽角度模式，而是让它们都处于 7° 的水平窄角度，这样这组 “制作人” 扬声器除了在视觉上隐形了，在听觉上也同样完全不引人注意。在保障了 “制作人” 相互沟通的前提下，侧面观众完全察觉不到这组扬声器的存在。

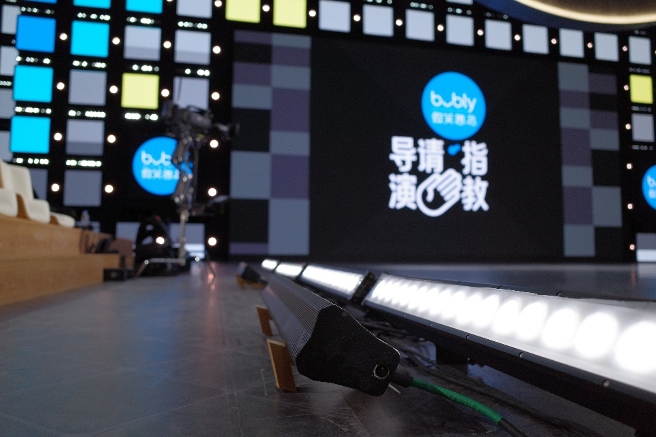

水平覆盖设置在窄角度模式下的 KP102I

第二演播室 PA SYSTEM

在 “导演” 备战间（第二现场），配置了一套 Pinnacle-KR402 I 作为备战间的扩声系统。每侧配备 1 个 Thunder-KMT21 I 超低频扬声器，KMT21 内置了 2个 2400W功率放大器通道，以及全功能板载 DSP，与 2 只垂直级联的 Python-KP102 I 全频线阵列音柱匹配，每个KP102 I带有 12 个 3.15" 钕磁铁单元，KR402 I的单个声道，能在 30Hz-20kHz 的工作频率范围内提供最大 134dB 的峰值声压级。随套装附赠的快速安装配件，可以实现 KR402 立体声系统在现场的快速配置。

每侧配备 1 个 Thunder-KMT21 I 超低频扬声器，KMT21 I内置了 2个 2400W 功率放大器通道，以及全功能板载 DSP，与 2 只垂直级联的 Python-KP102 I 全频线阵列音柱匹配，每个KP102 I 带有 12 个 3.15" 钕磁铁单元，KR402 I 的单个声道，能在 30Hz-20kHz 的工作频率范围内提供最大 134dB 的峰值声压级。随套装附赠的快速安装配件，可以实现 KR402 立体声系统在现场的快速配置。

在综艺节目形式不断多元化，舞美视觉更加复杂的形势下。K-array 系统因其小巧的外观设计，优秀的音质表现和较强的声音指向性特点，更好的适应了节目迭代变化中对于现场扩声的安装设置需求。而扬声器本身，作为一种实现声音回放的工具，也离不开专业音频团队灵活的根据现场情况来组合搭配，最终实现现场效果、声音录制、画面与舞美的有机统一。
